以下型號常備庫存
固定端方型:BK10、BK12、BK15、BK17、BK20、BK25、BK30、BK35、BK40
支持端方型:BF10、BF12、BF15、BF17、BF20、BF25、BF30、BF35、BF40
固定端方型:EK06、EK08、EK10、EK12、EK15、EK20
支持端方型:EF06、EF08、EF10、EF12、EF15、EF20
固定端圓型:FK06、FK08、FK10、FK12、FK15、FK17、FK20、FK25、FK30
支持端圓型:FF06、FF10、FF12、FF15、FF17、FF20、FF25、FF30

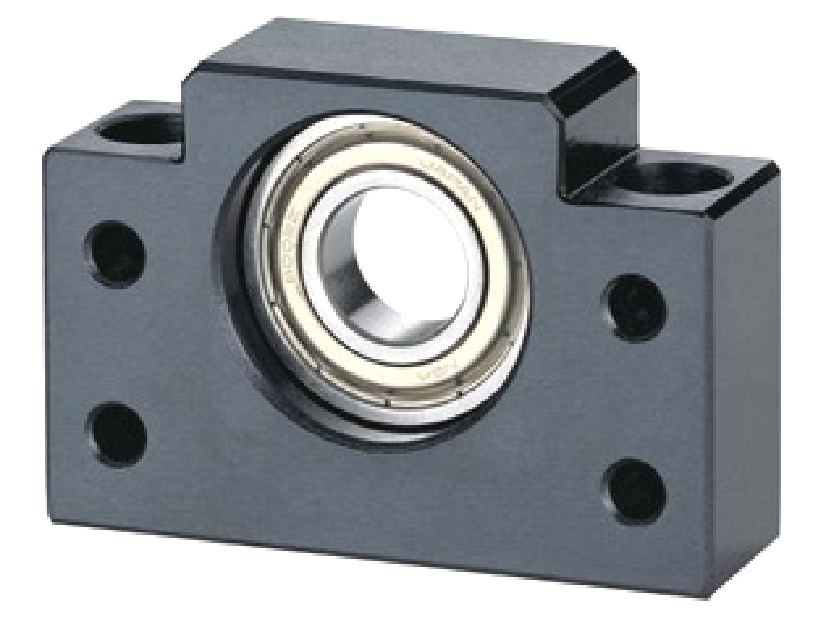

◎支撐座有8個型號,對標準滾珠絲桿庫存品的軸端、成品,預備了標準化的支撐座EK、EF、FK、FF型,對一般
滾珠絲桿預備了標準支撐座AK、AF、BK、BF型。固定側裝有經預壓調整的P5級的配對角接觸滾珠軸承,可依選用
螺桿等級做最符合經濟的搭配。高精度穩定的回轉性能。
◎支撐側使用深溝槽滾珠軸承。
◎支撐座EK、BK、FK和AK型的內部軸承含有適量的鋰皂基潤滑脂,用特殊密封。所以這些型號能夠長期使用。
【安裝程序】
(1)將固定側安裝到螺桿上。
(2)將固定側插入,擰緊鎖緊螺帽,用墊塊和內六角固定螺栓將其固定。
(3)支撐側軸承用止動環固定到螺桿軸上,并裝入支撐側支撐座。
注1:請勿將支撐單元拆解。
注2:螺桿軸插入支撐單元時,注意請不要將油密封墊片的凸緣球翻。
注3:用內六角固定螺栓壓緊墊塊時,為防止松弛請將內六角固定螺栓涂上粘結劑後再擰緊。
另外在嚴酷的條件下使用時,還必須采取措施防止其他零部件的松池。
【工作臺程基座上的安裝】
(1)使用支座把滾珠螺桿螺帽安裝在工作臺時,將螺帽插入支座并暫時擰緊。
(2)將固定側暫時擰緊到基座上。這時,請將工作臺靠近固定側支撐單元并對準軸中心,調整工作臺使基能平滑移動。
◎以固定側為基準時,請調整滾珠螺桿螺帽與工作臺或支座內之間保持一定間隙。
◎以工作臺為基準時,用薄墊片調整(角型支撐單元用)、或?qū)⒙菝蓖獗砻媾c安裝部內面之間留一定間隙(圓型支撐座用)進行調整。
(3)將工作臺靠近固定側支撐單元,并對準軸中心,使工作臺往返數次,一直調整到螺帽整個行程都能平滑運動,并暫時將支撐座擰緊在基座上。確認精度及完全擰緊支撐單元
◎用千分表一邊測試滾珠螺桿軸端的擺動及軸向間隙,一邊按順序完全擰緊滾珠螺桿的螺帽、螺帽支座、固定側、支撐側。
【與馬達的連接】
(1).將馬達支座安裝到基座上。
(2).用聯軸節將將馬達與滾珠螺桿連接起來。(注意安裝精度)
(3).請注意進行充分的試車運行。
